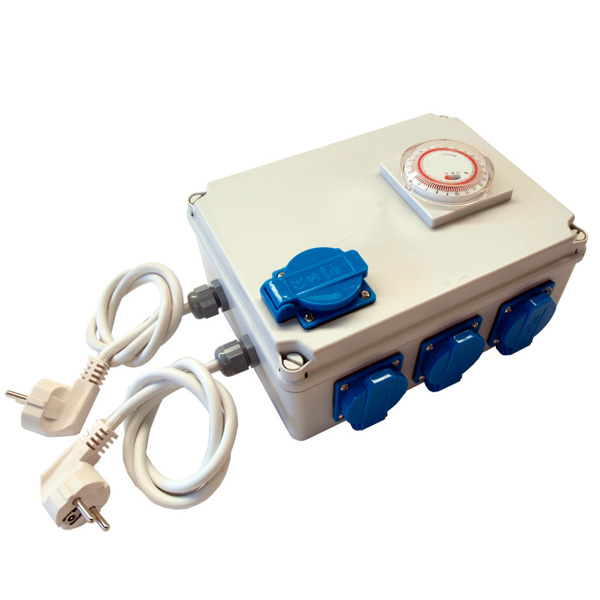

O modelo TBOX 6H foi concebido para suportar a carga de seis acessórios de 600 W ou oito de 400 W. Incorpora uma tomada auxiliar de aquecimento localizada na parte superior, que é activada quando as restantes tomadas estão desligadas, o que permite manter, por meio de um aquecedor, a temperatura ideal do ambiente.

MANUAL DE INSTRUÇÕES TBOX

TBOX® é uma caixa temporizadora multibase que controla no máximo 4 600 W ou 6 400 W acessórios. Incorpora uma tomada auxiliar de aquecimento localizada na parte superior, que é ativada quando as restantes tomadas estão desligadas, o que nos permite manter , por meio de um aquecedor, a temperatura ideal da sala.

1.1 DADOS TÉCNICOS

Dimensões: 241 x 180 x 95 mm.
Corrente necessária: 230 Vac / 50 Hz.
Potência máxima: 2.400 W.
Potência máxima da tomada auxiliar: 2.400 W.
temporizador analógico

1.2 REQUISITO ATUAL

Para conectar o TBOX® você precisará de duas linhas de energia independentes, de pelo menos 15 amperes cada. Linhas de energia independentes são aquelas que podem ser usadas exclusivamente para o TBOX®.

1.3 INSTALAÇÃO

Remova o painel frontal do TBOX®, para isso retire os 4 parafusos plásticos que ficam nos cantos da frente. Em cada canto do interior da caixa encontrará algumas reentrâncias para facilitar a sua fixação, instale-a numa superfície lisa com a ajuda de 4 parafusos.

Monte o TBOX® próximo às suas linhas de energia independentes. Na parte inferior do TBOX® você encontrará dois cabos de alimentação (de
230V) com ligação à terra.

Ligue, se necessário, uma ligação à terra à linha de alimentação.

Agora conecte o plugue de cada um dos dois cabos de alimentação ao soquete de sua linha de alimentação separada.

Os dois cabos de conexão são distribuídos por duas linhas de energia independentes.

Seu TBOX® está conectado à rede.

1.4 DICAS DE CONEXÃO

Depois de seguir os passos 1.2 e 1.3 você pode conectar os acessórios ao TBOX®, leia atentamente as instruções dos acessórios que deseja conectar para evitar erros de conexão.

1.5 AJUSTE DO EQUIPAMENTO PARA USO

Quando estiver com os acessórios conectados ao TBOX®, retire a tampa plástica do relógio, nele você encontrará um interruptor com três posições:

Acendimento contínuo.
Nas horas selecionadas.
Desligado.

Coloque o interruptor na posição “nas horas selecionadas”.
Defina a hora em que deseja que o equipamento ligue puxando os pinos dentro do equipamento. Pegs para fora da equipe.
O tempo mínimo de comutação (desligado/ligado) é de 15 minutos, equivalente a um pino.

1.6 SEGURANÇA

O funcionamento do TBOX® só é garantido se você seguir as instruções deste manual.
Recomendamos que o TBOX® seja instalado por um instalador autorizado.
Antes da instalação, desconecte-o da tomada de 230 V.
Os produtos TBOX® têm garantia de um ano.
Para usufruir desta garantia deverá devolver o equipamento ao ponto de venda onde foi adquirido.
Qualquer alteração no TBOX® sem o consentimento prévio do fabricante anula a garantia. Uma instalação incorreta anula a garantia. O fabricante, importador e ponto de venda do equipamento não se responsabiliza por quaisquer danos decorrentes do uso do TBOX®.
